体育转播技术领域长期存在一个认知误区，即认为只要采购了顶级的4K超高清摄像机，就能确保转播画面质量。北京一家大型体育赛事转播服务商的技术团队在近期的系统测试中发现，当摄像机通过12G-SDI接口连接光纤传输端机时，画面频繁出现间歇性黑屏与色彩失真。问题根源并非摄像机本身，而是光纤链路中波分复用模块的物理层参数不达标。这一案例揭示了行业普遍存在的“重设备、轻链路”思维定式，12G-SDI光纤传输链路的物理层质量，才是保障4K信号稳定传输的真正基石。
1、摄像机性能神话背后的链路盲区
转播团队在采购4K超高清摄像机时，往往将注意力集中在传感器动态范围、帧率、色彩深度等核心参数上。这些指标确实决定了画面的原始采集质量，但信号从摄像机输出到最终播出，需要经过一条完整的光纤传输链路。12G-SDI接口作为当前4K传输的主流标准，其单链路12Gbps的带宽对物理层提出了严苛要求。许多团队在测试摄像机时，仅使用短距离跳线连接监视器，这种理想环境无法暴露长距离光纤传输中的真实问题。

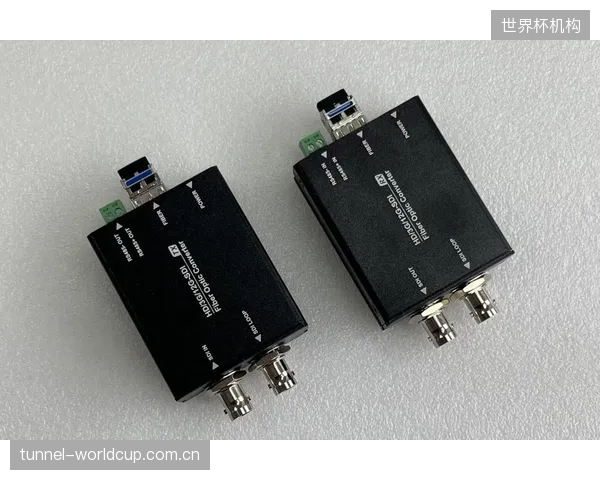

实际部署中，光纤传输端机承担着电光转换与信号复用的关键任务。波分复用技术虽然能在一根光纤上同时传输多路信号，但不同波长的光信号在物理层存在相互干扰的风险。某省级电视台在搭建4K转播车时，曾因波分复用模块的通道隔离度不足，导致多路摄像机信号在传输过程中产生串扰，画面出现横纹与抖动。技术团队排查了所有摄像机与切换台，最终发现是光纤链路中的光模块性能不达标。
这种对摄像机性能的过度迷信，导致转播团队在故障排查时常常走弯路。当画面出现异常，工程师的第一反应往往是检查摄像机设置或更换机身，而忽略了光纤链路这个“看不见的通道”。事实上，12G-SDI信号对时钟恢复与抖动容限极为敏感，光纤连接器端面的清洁度、熔接点的损耗值、光模块的发射功率与接收灵敏度，任何一个环节的物理层缺陷都可能造成信号劣化。这种认知偏差正在成为4K转播升级中的隐形障碍。
2、12G-SDI物理层参数的真实考验
12G-SDI标准在物理层定义了严格的电气与光学参数，包括信号幅度、上升时间、抖动容限等。在光纤传输场景中，这些参数会因链路长度、光纤类型、连接器质量而发生显著变化。一家体育转播公司在为马拉松赛事部署移动机位时，使用了长达500米的光纤跳线，结果摄像机输出的12G信号在接收端出现了严重的眼图闭合。测试显示，光纤的衰减值虽然符合标准，但链路中的多次熔接点引入了过大的回波损耗。
波分复用技术的引入进一步增加了物理层的复杂度。不同波长的光信号在光纤中传播速度存在细微差异，这种色散效应在长距离传输中会累积，导致信号时序偏移。转播团队在测试中发现，当同时传输四路12G-SDI信号时，波分复用模块的通道间串扰值在特定温度下会超出规范。这种物理层的不稳定性在常规测试中难以发现，只有在实际赛事的高强度使用中才会暴露，给直播安全带来巨大隐患。
物理层质量的核心指标之一是误码率。在4K超高清传输中，12G-SDI链路的误码率必须低于10的负12次方，才能保证画面无可见错误。实际测试表明，许多标称支持12G传输的光模块，在满带宽工作状态下的误码率会上升两个数量级。某转播商在测试中记录到，当链路误码率超过10的负10次方时，画面开始出现零星像素错误，随着误码率继续升高，最终导致信号完全中断。这些物理层参数的真实表现，远比摄像机本身的性能参数更值得关注。
波分复用技术通过将不同波长的世界杯机构光信号合并在同一根光纤中传输，大幅提升了光纤利用率。但在体育转播的移动场景中，这种技术带来了独特的工程挑战。光纤连接器在反复插拔过程中，端面容易沾染灰尘或产生划痕，这些微小的物理损伤在单波长传输时可能不影响信号，但在波分复用系统中，不同波长的光对端面缺陷的敏感度不同，导致某些通道的信号质量急剧下降。
温度变化对波分复用模块的影响同样不容忽视。体育赛事转播常在户外进行，光纤链路可能暴露在烈日或严寒环境中。波分复用器中的薄膜滤波器对温度敏感，温度漂移会导致中心波长偏移，进而引起通道间的串扰增加。技术团队在夏季赛事中监测到，当环境温度从25摄氏度升至45摄氏度时，波分复用模块的通道隔离度下降了约8分贝，直接导致相邻通道的信号干扰。这种物理层的不稳定性，是单纯升级摄像机无法解决的。
光纤链路中的色散补偿也是波分复用系统的关键工程难题。12G-SDI信号本身具有较宽的频谱，在波分复用系统中，不同波长的信号经历不同的色散量，导致信号到达接收端的时间不一致。转播团队在测试中发现，当光纤长度超过2公里时，色散引起的信号时延差会超过1个UI（单位间隔），造成接收端的时钟恢复失败。解决这一问题需要精确的色散补偿方案，而这恰恰是许多转播商在规划4K升级时忽略的物理层细节。
4、链路质量验证与维护的现实路径
建立完整的物理层验证流程是保障4K转播稳定的首要步骤。转播团队应在系统部署前，使用眼图仪与误码率测试仪对每条光纤链路进行全带宽测试。测试内容应包括信号幅度、上升时间、抖动、眼图模板余量等关键参数。一家专业转播服务商在引入这一流程后，将4K信号传输故障率降低了约70%。测试记录显示，约有30%的标称合格光纤链路在实际12G传输中无法通过眼图模板测试。
日常维护中，光纤连接器的清洁与检查应成为标准操作。使用光纤显微镜检查端面，确保无划痕、无污染，是防止物理层故障的最有效手段。转播团队应配备专用的光纤清洁工具与端面检测仪，在每次部署前对连接器进行清洁与检查。某赛事转播团队在连续三天的测试中，通过定期清洁连接器，将链路误码率从10的负9次方稳定维持在10的负12次方以下，证明了物理层维护的实际效果。
波分复用系统的调试需要专业的光谱分析仪。转播团队应定期测量各通道的中心波长、功率与信噪比，确保系统工作在最佳状态。当发现某个通道的功率下降或信噪比恶化时，应及时排查光模块、连接器与光纤链路。这种基于物理层参数的主动维护策略，能够将潜在故障消灭在萌芽状态。体育转播的4K升级不应止步于摄像机采购，只有将物理层质量作为系统基石，才能真正实现稳定可靠的超高清信号传输。
4K超高清体育转播的升级之路，正在从设备竞赛转向系统工程的全面优化。摄像机作为信号采集的前端设备，其性能固然重要，但光纤传输链路的物理层质量才是决定信号能否完整、稳定到达终端的核心因素。转播团队在规划4K系统时，应将物理层验证纳入整体方案，从光模块选型、光纤布线到波分复用调试，每一个环节都需严格把关。
当前行业内的技术认知正在发生转变，越来越多的转播商开始重视物理层测试与维护。这种从“重设备”到“重链路”的思维转变，正在推动体育转播技术走向更加成熟与可靠的阶段。12G-SDI光纤传输链路的物理层质量，已经成为衡量4K转播系统真实水平的关键标尺，也是保障每一场赛事直播画面稳定呈现的最终防线。
